الإجابة الصحيحة: صح

المفهوم الفيزيائي: في المحولات الكهربائية، النسبة بين جهد الثانوي إلى جهد الابتدائي تساوي النسبة بين عدد لفات الثانوي إلى عدد لفات الابتدائي ($\frac{V_s}{V_p} = \frac{N_s}{N_p}$). لكي يكون المحول خافضاً للجهد ($V_s < V_p$)، يجب بالضرورة أن يكون عدد لفات الثانوي أقل ($N_s < N_p$).

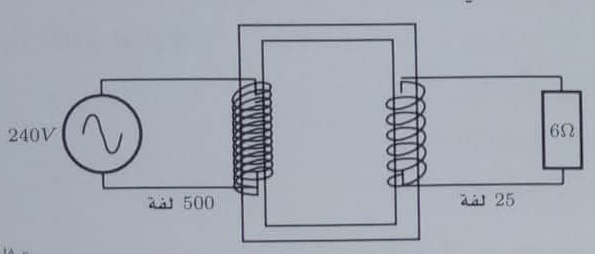

الإجابة الصحيحة: $0.1 \, \mathrm{A}$

المفهوم الفيزيائي: يغير المحول الجهد بناءً على نسبة اللفات. وبافتراض أن المحول مثالي (كفاءة 100%)، فإن القدرة الداخلة تساوي القدرة الخارجة ($V_p I_p = V_s I_s$).

خطوات الحل:

• حساب جهد الثانوي ($V_s$): $\frac{V_s}{V_p} = \frac{N_s}{N_p} \Rightarrow V_s = 240 \times \frac{25}{500} = 240 \times 0.05 = 12 \, \mathrm{V}$.
• حساب تيار الثانوي ($I_s$) بقانون أوم: $I_s = \frac{V_s}{R} = \frac{12}{6} = 2 \, \mathrm{A}$.
• حساب تيار الابتدائي ($I_p$): $V_p I_p = V_s I_s \Rightarrow 240 \times I_p = 12 \times 2 = 24 \Rightarrow I_p = \frac{24}{240} = 0.1 \, \mathrm{A}$.

الكهرباء والمغناطيسية، الوحدة السابعة: التأثيرات الكهرومغناطيسية، الدرس 7-3، الصفحة: 125

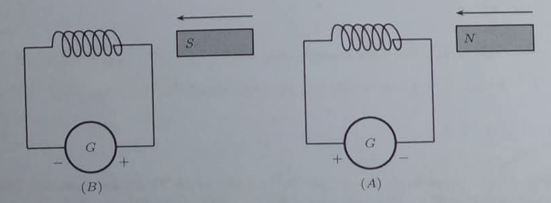

الإجابة الصحيحة: ضد عقارب الساعة عند $A$ ومع عقارب الساعة عند $B$

المفهوم الفيزيائي: حسب قاعدة لينز، التيار المستحث يولد مجالاً يعاكس التغير.
في الحالة $A$: القطب الشمالي $N$ يقترب، فيكوّن الملف قطباً $N$ ليتنافر معه. القطب $N$ يُصنع بتيار ضد عقارب الساعة.
في الحالة $B$: القطب الجنوبي $S$ يقترب، فيكوّن الملف قطباً $S$ ليتنافر معه. القطب $S$ يُصنع بتيار مع عقارب الساعة.

الكهرباء والمغناطيسية، الوحدة السابعة: التأثيرات الكهرومغناطيسية، الدرس 7-1، الصفحة: 121

الإجابة الصحيحة: $-1.26 \, \mathrm{V}$

المفهوم الفيزيائي: متوسط القوة الدافعة الكهربائية يُحسب من قانون فاراداي $E = -N \frac{\Delta \Phi}{\Delta t}$. خلال ربع دورة، ينتقل الملف من الوضع العمودي (أقصى فيض) إلى الوضع الموازي (صفر فيض).

خطوات الحل:

• المساحة: $A = 100 \times 10^{-4} = 0.01 \, \mathrm{m^2}$.
• الفيض الأقصى: $\Phi = B \cdot A = 3.5 \times 10^{-4} \times 0.01 = 3.5 \times 10^{-6} \, \mathrm{Wb}$.
• التغير في الفيض في ربع دورة: $\Delta \Phi = 0 - 3.5 \times 10^{-6} = -3.5 \times 10^{-6} \, \mathrm{Wb}$.
• الزمن الدوري: $T = \frac{1}{f} = \frac{1}{120} \, \mathrm{s}$. زمن ربع دورة: $\Delta t = \frac{1}{480} \, \mathrm{s}$.
• تطبيق قانون فاراداي: $E = -N \frac{\Delta \Phi}{\Delta t} = -750 \times \frac{-3.5 \times 10^{-6}}{1/480} = 750 \times 3.5 \times 10^{-6} \times 480$.
• النتيجة: $E = 1.26 \, \mathrm{V}$. (الخيار الصحيح يطرح إشارة سالبة كاصطلاح اتجاه $-1.26$).
