1- الرمز يمثل: شرح السؤال هذا سؤال مباشر عن معرفتك برموز الدوائر الكهربائية الأساسية. المصباح الكهربائي المنصهر منبع القدرة الكهربائية المفتاح الكهربائي الإجابة الصحيحة هي(منبع القدرة الكهربائية).الرمز الموضح هو الرمز القياسي لـ "عمود كهربائي" أو "خلية كهربائية" واحدة، وهي تمثل مصدرًا للجهد المستمر.
2- تكون الدائرة الكهربائية مفتوحة في الحالات التالية عدا: شرح السؤال الدائرة المفتوحة هي التي لا يمر بها تيار بسبب انقطاع في المسار. أي من هذه الخيارات يصف العكس، أي دائرة مغلقة؟ وجود مسار توصيل مستمر سلك ناقص في الدائرة حامل مصباح غير محكم وجود انقطاع في الدائرة الإجابة الصحيحة هي(وجود مسار توصيل مستمر).هذه العبارة تصف دائرة **مغلقة**، وهي الحالة التي يمر فيها التيار. جميع الخيارات الأخرى (سلك ناقص، حامل غير محكم، انقطاع) تصف حالات مختلفة تؤدي إلى دائرة **مفتوحة** يتوقف فيها سريان التيار.
3- أي من الرموز التالية يمثل رمز المنصهر: شرح السؤال الدوائر الكهربائية تستخدم رموزاً قياسية لتمثيل مكوناتها المختلفة. هذا السؤال يختبر معرفتك برمز أحد عناصر الحماية الهامة في الدوائر. الإجابة الصحيحة هي : الرموز الكهربائية القياسية المعروضة هي: الرمز الأول يمثلعمودًا كهربائيًا (خلية واحدة)أو مصدر جهد مستمر. الرمز الثاني يمثلمقاومة ثابتة. الرمز الثالث يمثلمنصهرًا (فيوز). وهو عبارة عن مستطيل يمر من خلاله خط أفقي يمثل السلك الذي ينصهر. الرمز الرابع يمثلمصباحًا كهربائيًا. المنصهر هو جهاز أمان يستخدم لحماية الدوائر الكهربائية من التيارات الزائدة. يحتوي على سلك ينصهر وينقطع عند تجاوز التيار لقيمة محددة، مما يوقف تدفق التيار ويمنع تلف الأجهزة أو حدوث حرائق. للتفكير:ارسم الرمز الكهربائي لمفتاح كهربائي مفتوح ومفتاح كهربائي مغلق. (الوحدة الثانية: الكهرباء التيارية، الدرس 2-2: الرموز الكهربائية، جدول 2-1، صفحة 34)

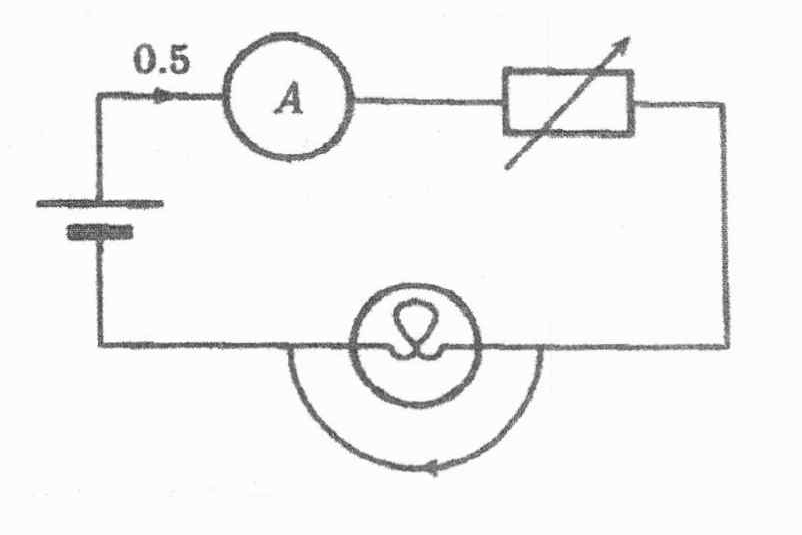

4- في الدائرة الموضحة بالرسم: شرح السؤال لاحظ وجود سلك موصل على التوازي مع المصباح. ماذا يمثل هذا السلك؟ وأي مسار سيسلكه التيار؟ الأميتر يسجل 0.5A والمصباح يضيء الأميتر لا يسجل قراءة والمصباح يضيء الأميتر يسجل 0.5A والمصباح لا يضيء الأميتر لا يسجل قراءة والمصباح لا يضيء الإجابة الصحيحة (الأميتر يسجل 0.5A والمصباح لا يضيء) الدائرة الموضحة تحتوي علىدائرة قصر (short circuit)حول المصباح. السلك الفارغ الموصل على التوازي مع المصباح مقاومته تقترب من الصفر. المصباح:بما أن التيار يفضل دائماً سلوك المسار الأقل مقاومة، فإن التيار القادم من المصدر سيمر بالكامل عبر السلك الفارغ متجاوزاً المصباح. لذلك،المصباح لا يضيء. الأميتر:الأميتر موصل على التوالي في الدائرة الرئيسية قبل نقطة التفرع، لذلك سيمر به التيار الكلي للدائرة، وسيسجل قراءة (في هذه الحالة $0.5 \, \mathrm{A}$ حسب معطيات الرسم). (الوحدة الثانية: الكهرباء التيارية، 2-2: رسومات الدائرة الكهربائية، صفحة 35)
